Loox мулти превключвателна кутия за управляващи блокове

• До 3 LED управляващи блока с различни напрежения или разклонителни кутии с превключваща функция могат да се управляват с 1 превключвател.
• По този начин с един ключ могат да се включват и изключват няколко светлини в стаята. Могат да се свържат и 3 системи с едно и също напрежение, ако се нуждаете от допълнително захранване в система 12 V например.
• Максималната дължина на управляващия блок от водача до превключвателя е 6 m. До 5 управляващи блокове/ разклонителни кутии могат да се включват с един превключвател чрез разделяне на 2 мулти превключвателни кутии.

Забележка:

• При нужда от удължаващ кабел, можете да го поръчате от предложените продукти в Купете заедно.
• При нужда от кабел за превключвател различни дължини, можете да го поръчате от предложените продукти в Купете заедно.

След получаване на поръчката, в рамките на 1 работен ден, ще Ви информираме за срока на очаквана доставка или за възможност за индивидуална поръчка.
В случай, че не сте съгласни със срока на доставка, поръчката Ви ще бъде анулирана.

• TCH-FF-International 2020 | Page 2.124

• Инструкции за монтаж

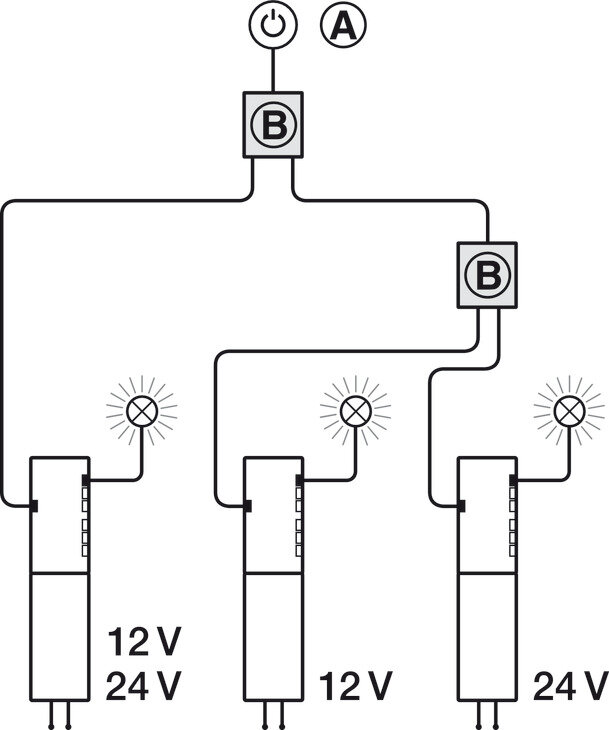

Loox схема за свързване                                             Loox5 схема за свързване

А Превключвател

В Мулти превключвателна кутия

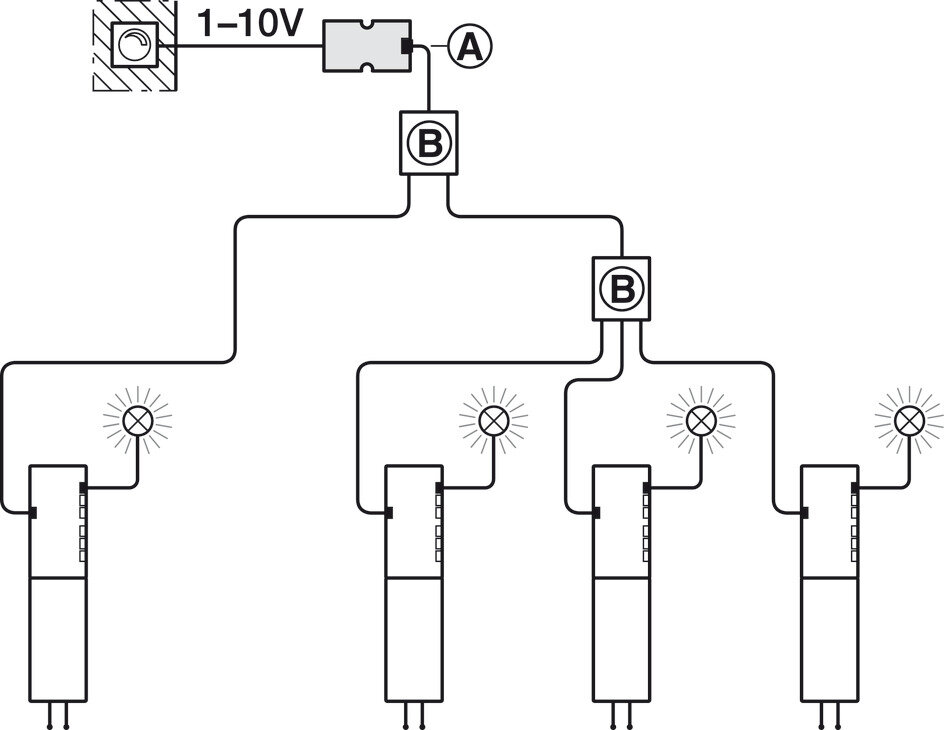

Loox5 схема за свързване - Каскада, състояща се от 2 мулти превключвателни кутии за макс.5 управляващи блока/ разклонителни кутии с функция за превключване

А Интерфейс на димер

В Мулти превключвателна кутия

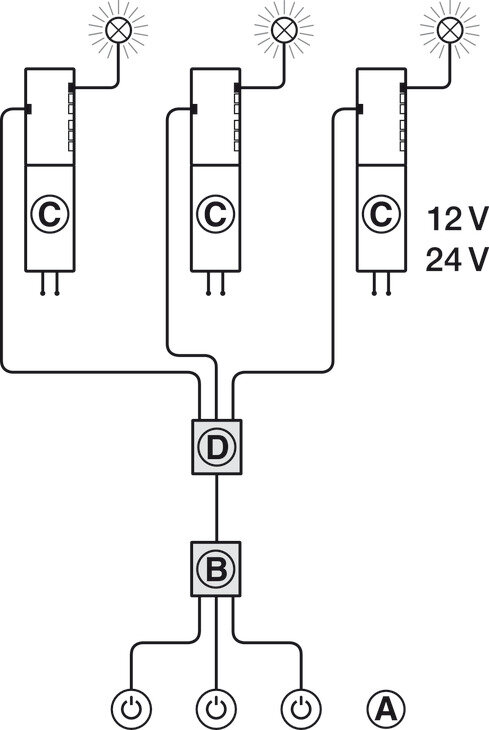

Loox5 схема за свързване комбинация от мулти превключателна кутия 833.89.066(multi switch box) и мулти превключвателна кутия(multi driver box) 833.89.061

А Превключвател

В Multi switch кутия

C Управляващ блок

D Multi driver кутия
